概述

卫星定位依托卫星星座、地面控制系统和用户设备确定位置，定位有毫米级至米级误差，应用广但受信号、大气因素影响;RTK定位是高精度卫星导航技术，借基准站、流动站与载波相位差分算法使误差降至厘米级，在多领域广泛应用，虽有挑战但前景好。

卫星定位原理

卫星定位是一种借助卫星定位系统来确定某点位置的技术，该系统主要由卫星星座、地面控制系统以及用户设定设备这三大部分构成。目前，主流的卫星定位系统包括美国的GPS、俄罗斯的GLONASS、中国的北斗(BDS)以及欧盟的GALILEO。

通常情况下，卫星定位技术所获取的定位结果误差范围在毫米级至米级之间，这样的精度能够满足人们在生产生活众多领域的应用需求。然而，卫星定位技术并非完美无缺，它存在一定的弊端。例如，卫星信号受到遮挡或者大气环境发生变化时，都会对定位效果产生影响。因此，深入了解该技术的特点，并在合适的场景中运用，是充分发挥卫星定位技术作用的关键前提。

RTK定位技术概述

RTK(Real-TimeKinematic，实时动态)定位技术作为高精度的卫星导航技术，与传统GPS定位技术相比，能在厘米级精度范围内提供定位结果，因而在无人机、自动驾驶、工程测绘、农业机械自动化等诸多领域有着广泛应用。其核心在于借助两台或多台GNSS接收器(如GPS、北斗、GLONASS等)间的相对位置差异，运用高精度的载波相位差分算法，将传统卫星定位的几米级误差降低至厘米级。

RTK定位的工作原理

◆ 基准站和流动站的配置

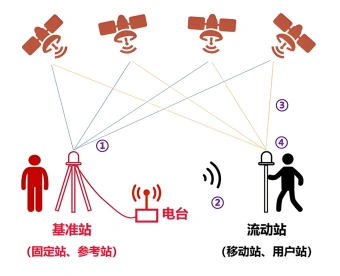

RTK系统主要由基准站和流动站两关键部分构成。基准站的GPS接收器安置在已知精确位置，负责接收卫星信号以计算实时误差数据，并传输给流动站;流动站则安装于需实时定位的目标(如无人机、机械设备等)上。

◆ 载波相位差分

基准站与流动站都会接收卫星的载波信号，RTK不同于传统GPS依赖伪距信息计算位置，而是利用载波相位差异来提升精度。鉴于载波波长较短(约19厘米)，通过精确计算其相位差，可达成厘米级定位。

◆ 误差修正与实时传输

基准站算出与流动站间的误差后，借助无线电台或网络等途径把差分数据发送给流动站，流动站接收后结合自身GNSS信号实时修正定位结果，实现高精度定位。

◆ 实时计算与输出

流动站收到差分数据后，运用RTK算法实时计算并输出高精度定位数据，确保位置精度始终维持在厘米级别。

RTK系统的组成

◆ 基准站

它是安装在已知精确位置的GNSS接收器，主要功能为接收卫星信号、计算误差数据并传输给流动站，通常需要稳定电源、配备高精度天线及无线通信设备。

◆ 流动站

安装在如无人机、自动驾驶汽车、农业机械等需高精度定位的目标物体上的GNSS接收器，依靠接收基准站的差分数据实时修正自身位置。

◆ 数据传输设备

基准站和流动站间依靠无线电台、移动网络(如4G/5G)或Wi-Fi等实现数据传输，因其对实时性要求高，故数据传输设备的稳定性和速度对RTK性能影响重大。

◆ 天线系统

GNSS天线作为关键硬件，负责接收卫星信号，其精度与抗干扰能力直接关乎RTK系统稳定性，需安装在合适位置保障信号接收质量。

◆ 控制软件与处理算法

软件负责处理载波相位数据、计算位置差分及误差修正，其算法是系统核心，决定了精度与响应速度。

RTK技术的应用场景

无人机导航与测绘：为无人机提供高精度定位，保障其在地形、建筑等精密测绘任务中位置准确，满足高精度数据采集需求。

自动驾驶与车道保持：为自动驾驶汽车提供厘米级位置信息，助力其在复杂道路环境中精准保持车道。

农业机械自动化：用于农机的自动导航、精准播种和收割，减少农作物损耗，提升作业效率。

工程测绘与地形勘测：在土木工程高精度测绘任务尤其是大型工程施工中，提供可靠实时定位信息。

RTK定位技术中载波相位差分法的具体工作原理

RTK系统包含基准站和多个用户站，基准站配备高精度GPS接收机，能精确测量卫星信号载波相位并传输数据给用户站。基准站实时获取载波相位观测量及自身坐标信息发送至用户站，用户站接收后算出载波相位差分值，借此修正自身接收到的载波相位，消除卫星轨道误差、卫星钟差、大气延时及多路径效应等公共误差源影响，再依据修正后的载波相位数据解算位置坐标，整个过程实时进行，满足工程作业高精度与快速响应需求。

RTK定位系统中的电离层和对流层延迟问题

利用全球电离层格网地图：通过参考站网的NRTK或者PPP-RTK解算的电离层先验信息，对电离层延迟参数进行先验值约束，加快模糊度收敛速度来修正电离层延迟。

常见经验改正模型：像Klobuchar模型和GIM模型，可依已知电离层条件估算延迟并改正。

大高差RTK系统：需引入外部模型(如经验全球对流层延迟模型)来修正对流层延迟误差，计算流动站和基准站的对流层延迟。

非差分组合PPP技术：通过坐标约束和模糊度固定方法从区域跟踪网观测数据中提取电离层延迟值和ZTD对流层延迟，用户端接收服务端大气模型参数并用大气参数约束实现实时快速高精度PPP-RTK定位。

随机模型方法：考虑电离层实时特征确定其随机模型，通过处理不同基线数据提高定位精度，实现实时调整长程RTK定位中的电离层延迟。

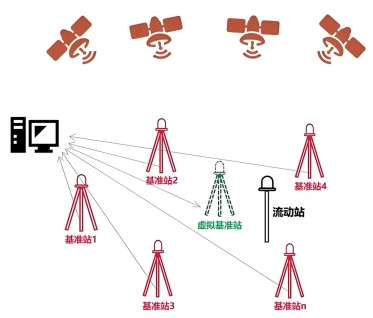

网络RTK定位：先计算基准站网的垂直电子总量，再内插用户站处的垂直电子总量，估算并改正用户电离层延迟。

RTK系统的双频接收机在提高定位精度方面的作用

◆ 工作原理

双频RTK技术使用L1和L2频段的卫星信号载波，依据不同频率信号传播时间差异及电离层对不同频率电磁波延迟的相关性，消除大部分电离层误差，提高定位精度。同时，RTK算法与组合导航算法结合MEMS惯性传感器数据，运用多维扩展卡尔曼滤波技术等特定算法实现高精度导航测姿功能，保障复杂环境下连续导航输出。

◆ 提高定位精度的作用

使用双频RTK技术，接收机可实现厘米级甚至亚厘米级定位精度，对工程测量、自动驾驶等高精度定位场景意义重大。双频载波互为冗余，一个频率受干扰或信号质量下降时，另一个仍能提供可靠定位信息，增强系统稳定性与可靠性，使其在城市峡谷、隧道、地下停车场等复杂环境中也能保持全路段不间断导航输出。

使总之，RTK定位技术凭借高精度的载波相位差分技术，在多领域实现厘米级定位精度，其系统各组成部分协同发挥作用，尽管面临电离层和对流层延迟等问题，但通过相应解决方法及双频接收机等手段不断提升精度与稳定性，应用前景十分广阔。
