一、简介
YJ-BDSGPS-06
车载GPS/北斗定位终端基于工业级4G全网通（移动、联通、电信）模块、高度集成定位产品，产品无任何外部连接，可以安装在任何的移动目标物体上。带强磁功能，脱落报警功能，功耗超低，内置可充电电池，多种工作模式。支持多种定位（GPS/BD定位、AGPS、WIFI，基站定位）。支持4G海外不同地区的版本。
汽车风控、融资租赁、公务车管理、行业车辆监控、个人车辆监控，物品监控等
|
序号 |
名称 |
数量 |
单位 |
|
1 |
主机 |
1 |
台 |
|
2 |
说明书 |
1 |
本 |
|
3 |
包装盒 |
1 |
个 |
|
4 |
USB线 |
1 |
条 |
|
序号 |
项目 |
参数值 |
备注 |
|
1 |
充电时间 |
3小时 |
|
|
2 |
工作电流 |
平均电流<90mA（DC4.2V）省电电流<10uA |
|
|
3 |
规格尺寸及净重 |
104mm*24*56mm |
|
|
4 |
工作频段 |
LTE-TDD:B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8 |
|
|
5 |
通信网络 |
TDD,FDD, GPRS |
|
|
6 |
通讯方式 |
TCP（JT808，GT06等） |
|
|
7 |
定位方式 |
GPS BD，基站，WIFI,AGPS |
|
|
8 |
定位时间 |
冷启动：35S（最优）； 热启动：1S（最优） |
|
|
9 |
定位精度 |
<5m |
|
|
10 |
工作温度 |
-25℃ ~
+65℃ |
|
|
11 |
GSM天线 |
内置 |
|
|
12 |
GPS天线 |
内置 |
|
|
13 |
贮存温度 |
-40℃ ~
+85℃ |
|
|
14 |
内置电池 |
6000mAH，3.8V，聚合物锂电池 |
|
|
工作模式 |
说明 |
|
省电模式(mode=0) |
设备根据设置的定时上报间隔唤醒并上报位置信息，上报后进入休眠，不分运动和静止；默认一天上报一次；如果每小时上报一次，充满电可以用70天左右； modetim123456 0 1800 设置此模式，为30分上报一次； |
|
定时模式 （mode=1） |
定时上报位置信息，无振动唤醒功能，平台实时在线;休眠间每隔10分钟上报一次心跳，上传心跳不开定位，到点开GPS上报位置；默认心跳10分钟,上报位置30分钟；如果每小时上报一次，充满电可以用60天左右； modetim123456 1 1800
设置30分上报一次位置信息 |
|
智能模式 （mode=2） |
运动状态实时上报位置信息; 静止90秒后进入休眠状态，休眠期间以设置上报间隔上报位置信息，默认以10分钟间隔上报心跳不传位置，以便平台实时在线; 如果每天开车2小时,充满电可用25天左右; modetim123456 2
60 60秒是唤醒上报间隔； |
Ø
4G内置天线全网通，高集成度设计
Ø
实时定位追踪 、轨迹回放
Ø
快充功能
Ø
监听功能
Ø
电量监控
Ø
防拆报警功能
Ø
强磁免安装
Ø
FDD/TDD/ SMS（短信查询通知）远程监控
Ø
超速报警 、位移报警
Ø
震动报警 、围栏报警
Ø
盲区补报 、弯道补偿
Ø
GPS+北斗+LBS+WIIF四重定位
Ø
AGPS加速度定位
七 、产品基本功能
|
内容 |
功能 |
说明 |
|
定位功能 |
4G全网通 |
4G网络，最快可1秒传输。 |
|
定时跟踪 |
按照设置的间隔时间回传经纬度等定位信息。 |
|
|
电量检测 |
可以实时读取电池电压 |
|
|
快充功能 |
内置快充IC,2小时充满90%,3小时充满; |
|
|
监听功能 |
可根据设置接入电话，清晰听见设备周围的声音。(请合法使用) |
|
|
防拆报警功能 |
当设备被拆掉时，可立即激活进入工作状态，上报当前位置报警信息。 |
|
|
终端选配一个强磁底座，可以直接吸附在金属表面，安装更加便捷，强磁底座具备防滑功能，极大提高吸附力，防止设备在光滑表面随意滑动。 |
||
|
超速报警 |
当驾车超速时，定位器会向您手机发送报警 |
|
|
震动报警 |
内置震动感应器，车辆发生连续震动，设备立即发送报警提示 |
|
|
电子围栏 |
汽车行驶范围超出规定好的区域，将会向平台发送报警信息 |
|
|
历史轨迹 |
可回放180天的行车轨迹，回放当时车速，方向停留时间等内容 |
|
|
街景地图 |
360度无死角高清地图 |
|
|
车队管理 |
1台手机可以管理多台设备，或1个设备多个手机管理 |
SIM卡安装

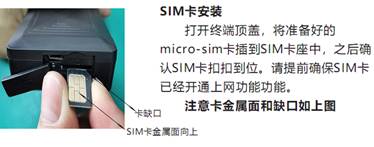

打开终端顶盖，将准备好的micro-sim卡插到SIM卡座中，之后确认SIM卡扣扣到位。请提前确保SIM卡已经开通上网功能功能。注意 卡金属面和缺口如上图
指示灯状态：
从USB口可以看到
|
充电指示灯红色 |
充电红灯亮，充满了红灯灭 ，3个小时左右充满 |
|
网络指示灯蓝色 |
亮:没有卡或者读不到卡没连上网之前; 上线慢闪 |
|
GPS指示灯黄色 |
亮:不定位； 定位慢闪。 |
车安装位置

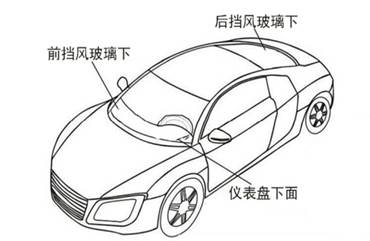

为避免窃贼破坏，终端选位应尽量隐蔽，建议如下：
１.前挡风玻璃下方装饰板内隐藏处；
前仪表盘（表皮为非金属材质）周围隐藏处；
后挡风玻璃下方饰板下；
２.避免与发射源放在一起，如倒车雷达，防盗器及其他车载通讯终端；
３.终端内置有上网天线和GPS天线，安装时应确保GPS接收面朝上（朝天空），且上方无金属物遮挡。（一般壳正面或有信号指示灯的为GPS接收面）
注意：如挡风玻璃粘贴有金属隔热层或加热层，将降低GPS接收信号，造成GPS工作失常，请更换终端安装位置。
本产品显示黄灯和蓝灯闪烁为正常上线定位，如出现常亮情况请按如下步骤分析排查故障。
|
故障现象 |
故障分析 |
处理方法 |
|
黄灯常亮 |
判断下是否在GPS信号不良的地区使用终端，如高楼附近或地下停车场 |
将车辆行驶至信号良好的位置使用终端 |
|
判断车辆前挡风玻璃是否有贴金属隔热膜影响信号接收 |
如果有贴膜，将设备换到其他车辆上测试是否蓝灯闪烁，如在其他无膜车辆上进行测试没问题，则是该车辆贴膜引起的 |
|
|
判断车上或者周边是否存在屏蔽器或者信号干扰器 |
如存在屏蔽器或者干扰源，将屏蔽器或者干扰源去除尝试重新安装 |
|
|
蓝灯常亮 |
判断SIM卡是否安装好 |
检查SIM卡是否安装到位 |
|
判断SIM卡金属面是否有污物或者接触不良 |
用干净的布擦拭金属芯片面或者反复插拔卡几次 |
|
|
判断SIM卡状态是否正常 |
通过SIM卡查询平台查询卡的状态是否正常 |
|
|
判断车辆是否处于无移动网网络的地方如地下停车场 |
请将车辆行驶至网络信号好的地方尝试重新安装 |
|
|
判断服务器后台是否正常 |
询问后台管理平台服务器是否程正常 |
|
|
判断车上或者周边是否存在屏蔽器或者信号干扰器 |
如存在屏蔽器或者干扰源，将屏蔽器或者干扰源去除尝试重新 |
|
设置IP |
指令：adminip+密码+空格+IP+空格+端口 示例： adminip123456
61.183.231.150 9000 |
注：更改IP和端口，30秒后设备自动重启。 |
|
设置APN |
指令：apn+密码+空格+APN+空格+用户名+空格+密码 示例： apn123456 tim.br tim
tim apn123456
CMIOT apn123456 cmmtm apn123456 //清掉
|
注：指令后面没有用户名和密码可以不用加，只需加APN的名称即可。指令后不加APN即清掉之前的APN |
|
查询参数 |
指令：check+密码 示例：check123456 |
|
完成以上参数设置之后，终端就可以连接到客户服务器上通过手机查看设备的连接状态，查询设备连接正常，定位正常则完成安装调试。
电子类产品请注意防水。
安装前请先插入SIM卡，确保SIM卡没有设置密码，否则设备无法正常工作。
终端设备上的USB口为工厂测试专用，非设备充电口，请勿用以充电或其他用途。
安装位置上方必须是没有电磁波吸收的物质（如金属、防爆隔热膜）遮挡的地方。
切勿将设备接触液体，或是湿手操作。
请勿将设备投入火中
当车辆处于地下停车场、隧道或车库时，将会影响定位信号。并可能出现通讯网络信号盲区导致设备无法监控；当车辆驶出以上区域后，设备将自动恢复正常工作。
遇到异常情况，请不要自行修理。因连接非原装附件或拔掉各部件之间的连接造成的损坏，厂商不承担责任。
本产品是安全驾驶辅助产品，任何因故障、信息丢失导致的损失与本公司无关。
本产品以通过国际CE认证，但是因为车内电磁环境复杂，本产品有可能在某些车型内会和车内电气设备出现电磁干扰。
车辆行驶时，请勿安装或操作本产品。
