5G室内外融合定位电子工牌
融合定位电子工牌（YJ-BDUWB-05）采用单北斗双频RTK模组与蓝牙融合定位方案，支持5G/4G通讯方式，兼容移动、联通、电信三大运营商的通信网络，并支持JT 808协议，系统平台对接便捷。主要功能包括实时定位、智能休眠、TTS语音播报、SOS紧急报警、上下班打卡等。在定位方面，室外采用L1+L5双频多模定位模组与高精度定位天线，通过地基增强差分服务及RTK解算，静态定位精度可达20厘米；无RTK解算时，普通单点定位精度为3-5米。室内定位采用蓝牙和UWB联合测量，定位精度为3-5米。产品内置高灵敏重力传感器，可根据运动状态自动选择工作模式（如工作或休眠模式），以最大限度延长待机时间。产品配备2500mAh高性能聚合物锂电池，待机时间可达7天（前提条件：每天工作24小时，每5分钟定位一次）。内置IC卡支持多个扇区，可与外部读写器配合，实现刷卡打卡功能。采用磁吸式充电方式，搭配智能工卡充电柜时，支持工卡电量监控、扫码发放、集中充电与智能打卡等功能。本产品支持IP66防护等级，采用超声波工艺，亦可根据客户需求完成防爆认证或第三方检测认证。
适用场景：智能环卫、智慧校园、智慧工地、智能出勤、智慧养老、智慧景区等。
备注：本产品的UWB定位与蓝牙定位功能只能选择其一。

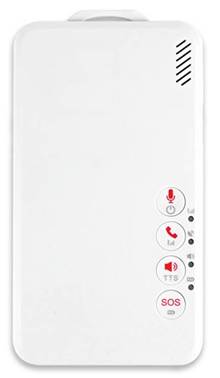

产品实物图：
5G/4G-CAT1全网通 电信/移动/联通
单北斗/蓝牙/UWB SOS一键求救
休眠时间可配置 实时模式/省电模式
TTS语音播报 持久续航能力
超声波工艺 触点充电
|
分类 |
名称 |
描述 |
|
主机特性 |
5G工作频段 |
5G NR NSA n41/n78/n79 |
|
5G NR SA n1/n28/n41/n77/n78/n79 |
||
|
4G工作频段 |
LTE-FDD B1/ 3/ 5/ 8 |
|
|
LTE-TDD B34/ 38/ 39/ 40/ 41 |
||
|
支持运营商 |
移动 电信 联通 |
|
|
蓝牙特性灵敏度 |
传输距离≤30米 |
|
|
定位精度≤5米 |
||
|
UWB特性 |
定位精度50-80cm |
|
|
电气特性 |
内置电池 |
2500mA 电池2.5小时充满 |
|
充电接口 |
触点 Type-C |
|
| 充电器 |
5V 2A(默认不配) |
|
|
电压检测 |
支持 |
|
|
工作电压 |
3.4V-4.3V |
|
|
工作电流 |
≤200mA，休眠电流≤1mA |
|
|
待机时间 |
≥7天(前提条件5分钟上报一次数据) |
|
|
机械特性 |
工作温度 |
-10~60℃ |
|
存储温度 |
-20~60℃ |
|
|
工作湿度 |
10%~85%RH，不疑结 |
|
|
防水防尘等级 |
IP66级防水 |
|
|
主机尺寸 |
127*67*12mm |
|
|
主机重量 |
约116g |
|
|
材质 |
PC+ABS |
|
|
佩戴方式 |
挂绳式 |
|
|
其他 |
防爆认证 |
可配合客户进行防爆认证 |
|
GNSS特性 |
支持星座及频点 |
L1：BDS B1I B1C |
|
L2：B2A B2B B2I |
||
|
单点精度 |
水平 1.5 m CEP 垂直 2.5 m CEP |
|
|
RTK定位精度 |
水平 1.0 cm+1 ppm CEP 垂直 1.5 cm+1 ppm 0.1 |
|
| 测速精度 |
0.1 m/s CEP |
|
|
捕获时间 |
水平 1.5 m CEP 垂直 2.5 m CEP |
|
|
RTK精度 |
水平 1.0 cm+1 ppm CEP 垂直 1.5 cm+1 ppm 0.1 |
|
|
捕获时间 |
冷启动：≤50s |
|
|
热启动：≤10s |
||
|
重捕获：≤10s |
||
|
通道 |
150个跟踪通道 |
|
|
灵敏度 |
跟踪灵敏度-dBm |
|
|
捕获灵敏度-dBm |
||
|
更新率 |
1-20HZ(默认1HZ) |
|
|
波特率 |
115200- 460800bps (默认 115200bps) |
|
|
数据格式 |
NMEA 0183 |
|
|
差分数据 |
RTCM3.3/3.2/3.1/3.0 |
|
分类 |
属性 |
描述 |
功能状态 |
|
主要功能 |
RTK定位 |
本产品支持NTRIP协议，通过接收基站的差分信号，实现高精度的RTK定位，精度可达到厘米级。 |
✔ |
|
JT/T808 |
本产品支持JT/T808-2013通讯协议，能够将实时定位数据准确推送至指定平台，实现数据的远程监控与管理。 |
✔ |
|
|
短信配置 |
本产品支持通过短信远程调整设备工作参数，用户无需网络连接即可轻松配置设备，操作便捷。 |
✔ |
|
|
串口配置 |
本产品支持通过外部航空头接口调整设备工作参数，提供更灵活的控制方式。（需要厂家提供的串口工具） |
✔ |
|
|
JT/T808配置 |
本产品支持通过JT/T808平台对设备工作参数进行调整。备注：此功能需要平台支持。 |
✔ |
|
|
工作模式 |
开启休眠\停止休眠两种工作模式切换。 |
✔ |
|
|
远程升级 |
本产品支持固件远程升级。 |
✔ |
|
|
盲区补传 |
当设备断网时，JT/T808定位数据会被保存至本地，网络恢复后数据将自动推送至平台。 |
开发中 |
|
|
双IP传输 |
设备支持双IP配置，能够同时将JT/T808定位数据推送至两个IP地址。 |
开发中 |
|
序号 |
指示灯 |
颜色 |
状态定义 |
LED显示 |
|
1 |
网络指示 |
蓝灯 |
搜网/欠费 |
蓝灯长亮 |
|
注网成功 |
蓝灯3秒1闪 |
|||
|
连接808平台成功/或者RTK |
蓝灯1秒1闪 |
|||
|
未插卡 |
蓝灯3秒2闪 |
|||
|
4G模块断电灯 |
熄灭 |
|||
|
2 |
定位指示灯 |
绿灯 |
定位成功 |
绿灯3秒1闪 |
|
定位失败/搜星中 |
绿灯长亮 |
|||
|
单点解 |
绿灯2秒1闪 |
|||
|
浮点解 |
绿灯1秒1闪 |
|||
|
固定解 |
绿灯1秒2闪 |
|||
|
GPS断电 |
熄灭 |
|||
|
3 |
语音指示灯 |
黄灯 |
TTS播报 |
长亮 |
|
TTS未播报 |
灭 |
|||
|
4 |
电源指示灯 |
红灯 |
充电中 |
红灯长亮 |
|
充电充满后 |
红灯灭 |
|||
|
电量大于等于20% |
红灯3秒1闪 |
|||
|
电量小于20% |
红灯1秒1闪 |
产品外部接口
|
序号 |
按键功能 |
触发条件 |
功能状态 |
|
1 |
上班打卡 |
短按 |
✔ |
|
2 |
电量播报 |
短按 |
✔ |
|
SOS报警 |
长按3秒 |
✔ |
|
|
3 |
关机 |
长按3秒 |
✔ |
|
开机 |
长按3秒 |
✔ |
|
|
播报平台语音 |
短按 |
✔ |
|
|
4 |
下班打卡 |
短按 |
✔ |
|
序号 |
接口定义 |
功能 |
功能状态 |
|
5 |
SIM卡 |
4G通讯 |
✔ |
|
6 |
Type-C |
充电、数据传输 |
✔ |
|
7 |
顶针 |
充电 |
✔ |
|
8 |
喇叭孔 |
语音播报 |
✔ |
